1、變頻器在長車上的應用

印染設備大多為幾十米到一百多米的長車，多臺電機同時帶動各個軋輥、導帶、烘缸和各種擺布架轉動，各單元的布速必須一致，產生的絕對誤差必須能很快自動糾正過來?？蛻魧⒏鲉卧闹绷麟姍C改用森蘭SB70系列變頻器控制的交流電機，配上自主開發的性能良好的同步板、張力同步裝置、松式同步裝置、非接觸式越位保護裝置和導帶糾偏裝置等，其同步性、可靠性可大大提高，升降速平穩，故障大大降低，產品質量提高，很少因電氣故障而停車和出疵品。到目前，我們企業已在圓網印花機、復漂機、絲光機、定型機、皂洗機、退煮漂聯合機和高溫拉幅機等長車上安裝使用森蘭變頻器八十多臺，并準備一年左右將其他長車全部改由變頻控制。長車變頻系統控制圖如圖3：

圖3  長車變頻系統控制圖

2、在空調、水泵、空壓機和循環油泵等負荷大且負荷變化的設備上的應用

這些設備電機功率較大，生產階段一般不停車（每月停產檢修一次），但各個生產時段需要的負荷變化很大，如深夜時段負荷很小，有時甚至為零，此時設備照樣按恒功率運轉，電耗不變。如用森蘭SB200系列變頻器控制交流電機變速，保持所需水壓、汽壓、油壓、油溫、室溫不變的情況下，負荷小時電機降速運行，可大大節約電能。

3、精確控制位移的應用

印染設備上的探邊器、吸邊器和導帶糾偏裝置都需要精確控制布邊、導帶邊的位置，否則產品質量得不到保證。過去是用機械觸點、霍爾元件、光電開關等檢測裝置控制電機或電磁閥，以調整布邊、導帶邊的位移，雖能收到一定效果，但達不到理想的精度要求。后改用光敏電位器或組合光電開關做檢測元件，利用變頻器的優越控制性能，使交流電機快速啟動和停止，從而精確控制布邊的位置，配合我們開發的導帶糾偏裝置控制圓網印花機導帶邊的位置效果更好。系統控制圖如圖4示：

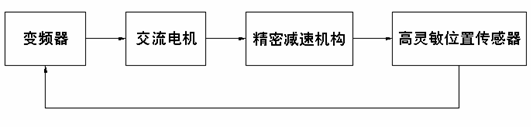

圖4  系統控制圖

4、用變頻調速代替復雜而笨重的機械調速機構

如鋼絲起毛機由一臺大交流電機帶動主輥、順針輥和逆針輥轉動，通過笨重的機械變速箱調整順針、逆針輥變速，以達到好的起毛效果，調速只憑操作工的感覺作調整的依據。我們用森蘭變頻器調速代替機械調速，調整精確度大大提高，且有數顯指示，使用效果很理想。

5、大電機軟啟動方面的應用

現在我們將油鍋爐的引風機、鼓風機改用變頻器控制軟啟動。

6、其他應用

我們在平網印花機的刮印單元、焙烘機、燒毛機、卷筒機和軋光機等機臺上用變頻調速代替原來的直流調速，設備運轉平穩，故障率降低，取得了滿意的效果。
