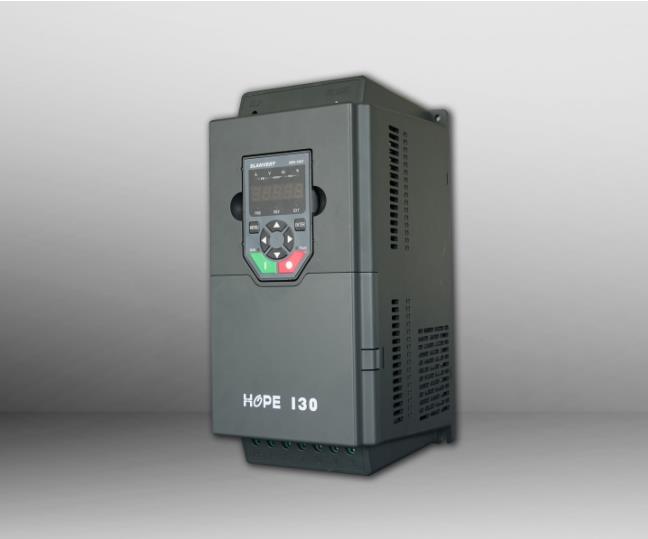

HOPE130 系列高性能矢量控制變頻器

聯系電話：18665505481

產品詳情

Hope130是希望森蘭推出的精致、實用型變頻器，外觀精致小巧，電路精致完善，功能簡潔實用，菜單劃分清晰合理。Hope130的核心集成了森蘭高性能優化空間矢量變壓變頻算法，具有自動轉矩提升、滑差補償、振蕩抑制、跟蹤起動、失速防止、精確死區補償、自動穩壓、過程PID、自動載頻調整等高級功能，可以適用于大多數工業控制場合。

一、產品特點：

l極簡的設計風格

黃金分割瘦長型設計，內部組件布局合理，抗電磁干擾能力強

l極高的功率密度

小巧精致，超高的功率密度，大幅度的降低安裝空間需求

l極強的控制性能

優化空間電壓矢量控制，使起動力矩更大，減速性能更優

l極便的操作界面

采用國際流行RJ45水晶頭連接，全新工業設計，裝卸及操作方便

l極致的品質保證

二十四載行業研發應用經驗，標準化的設計電路，成就極致品質

l極優的聯保服務

率先引進金鑰匙服務體系，實現全國聯保，讓客戶使用無憂。

二、公共技術規范：

項目		項目描述
輸入	額定電壓，頻率	三相：380V，50Hz /60Hz
輸入	允許范圍	電壓波動范圍：-15%~10%；電壓不平衡度：＜3％；頻率：47～63 Hz
輸出	輸出電壓	3相，0V～輸入電壓，誤差小于5％
輸出	輸出頻率范圍	0.00～650.00Hz
軟件功能	電機控制模式	高性能優化空間矢量V/F控制，具有自動轉矩提升、滑差補償
	運行命令通道	操作面板給定、控制端子給定、通訊給定，可通過端子切換
	頻率給定通道	操作面板、通訊、UP/DOWN調節值、AI可以進行輔助頻率疊加微調
	V/F曲線	線性V/F曲線和2種降轉矩V/F曲線，有手動轉矩提升、自動轉矩提升
	加減速方式	直線加減速、S曲線加減速
	點動	點動頻率范圍：0.10～50.00Hz；點動加減速時間：0.1～60.0s
	自動電壓調整（AVR）	當電網電壓在一定范圍內變化時，能自動保持輸出電壓恒定
	過程PID	過程PID調節器，可3段給定、可端子禁止，并提供PID修正模式、休眠模式（適用于供水行業）
	多段速方式	提供7段頻率，由數字端子編碼選擇
	其他	跟蹤起動、失速防止、振蕩抑制、精確死區補償功能
控制端子	模擬輸入AI	2路AI,電壓型電流型獨立端子可選，帶掉線檢測
	模擬輸出AO	2路多功能AO，電壓型電流型獨立端子可選
	數字輸入	6路多功能數字輸入
	數字輸出	1路OC型多功能數字輸出；2路多功能繼電器輸出
	通訊	內置RS485通訊接口，終端電阻可選，支持RTU模式，Modbus協議
環境	使用場所	使用場所海拔低于1000米，室內，不受陽光直曬，無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水、鹽霧等場合
	工作環境溫度/濕度	－10～＋40℃/20～90％RH，無水珠凝結
	存儲溫度	－20～＋60℃
	振動	小于5.9m/s2（0.6g）
結構	防護等級	IP20
結構	冷卻方式	均為強制風冷
保護功能		過流、過壓、欠壓、缺相、輸出相間短路、過熱、電機過載、外部故障、模擬輸入掉線、失速防止等

三、應用領域：

廣泛應用于物流快遞行業、加工制造業等領域，如：離心泵，徑流式/軸流式風機，壓縮機，太陽能水泵，帶式輸送機，輥式輸送機，鏈?zhǔn)捷斔蜋C(jī)等。

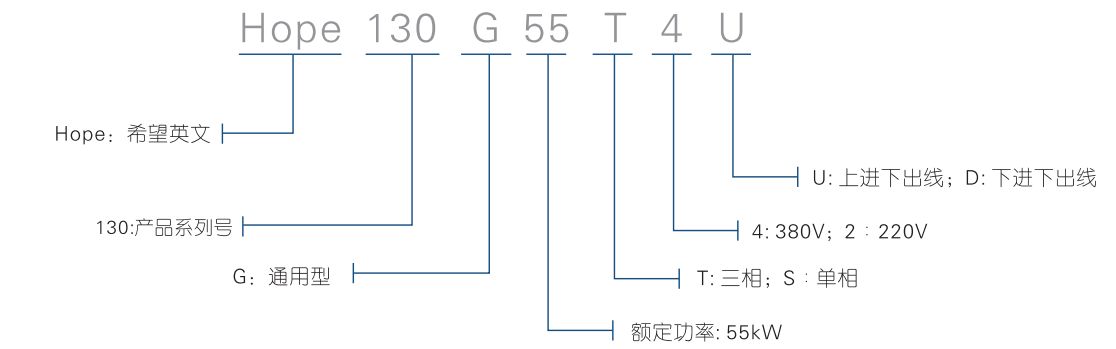

型號說明：

四、HOPE130系列變頻器額定值

變頻器型號	額定容量（kVA）	額定輸出電流（A）	適配電機(kW)
HOPE130G11	16	24	11
HOPE130G15	20	30	15
HOPE130G18.5	25	37	18.5
HOPE130G22	30	45	22
HOPE130G30	40	60	30
HOPE130G37	49	75	37
HOPE130G45	60	91	45
HOPE130G55	74	112	55
HOPE130G 75	99	150	75
HOPE130G 90	116	176	90
HOPE130G 110	138	210	110
HOPE130G 132	167	253	132
HOPE130G 160	200	304	160

安裝尺寸：

變頻器型號	W (mm)	W1 (mm)	H (mm)	H1 (mm)	H2 (mm)	H3 (mm)	D (mm)	Φ (mm)	R (mm)
HOPE130G11	130	112	280	264	7	284	180	6.5	3.25
HOPE130G15	130	112	280	264	7	284	180	6.5	3.25
HOPE130G18.5	155	137	330	314	7	333.5	205	6.5	3.25
HOPE130G22	155	137	330	314	7	333.5	205	6.5	3.25
HOPE130G30	195	175	400	382	8	403.5	222	7	3.5
HOPE130G37	195	175	400	382	8	403.5	222	7	3.5

變頻器型號	W (mm)	W1 (mm)	H (mm)	H1 (mm)	H2 (mm)	D (mm)	d (mm)	R (mm)
HOPE130G45	250	180	498	475	10	298	10	5
HOPE130G55	250	180	498	475	10	298	10	5
HOPE130G75	280	200	611	590	10	318	10	5
HOPE130G90	280	200	611	590	10	318	10	5
HOPE130G110	280	200	611	590	10	318	10	5
HOPE130G132	360	280	715	695	10	315	10	5
HOPE130G160	360	280	715	695	10	315	10	5
